公司针对仿铜门罩光清漆工艺流程集中培训

铜门用氟碳罩光清漆涂装工艺

公司对销售和市场人员进行全面的氟碳罩光漆施工培训，使其全面了解铜门氟碳涂装工艺的理论知识与实际操作，及时解答客户提出来一系列问题。

一、涂装工艺：

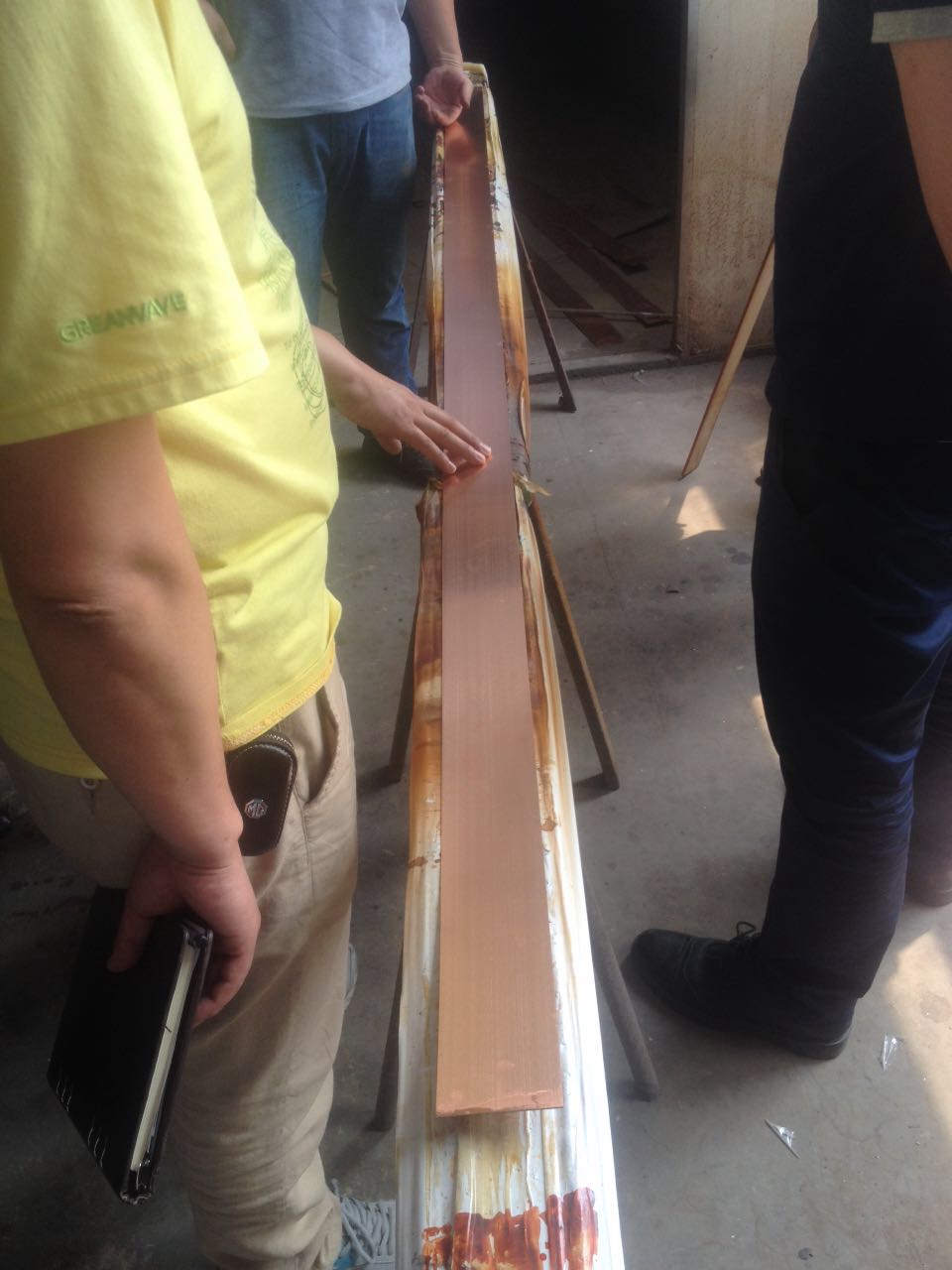

真铜----表面前处理----发黑剂拉丝----水洗----干燥---喷涂罩光清漆----烘烤----检验----腹膜保护

1、工艺说明：

⑴表面前处理---------------------------除去铜基材面的保护膜、油污、灰尘、铜绣、清水处理；

⑵发黑剂------------------------------对铜进行发黑处理，抹布蘸取发黑剂对铜表面进行均匀涂抹，发黑做旧；

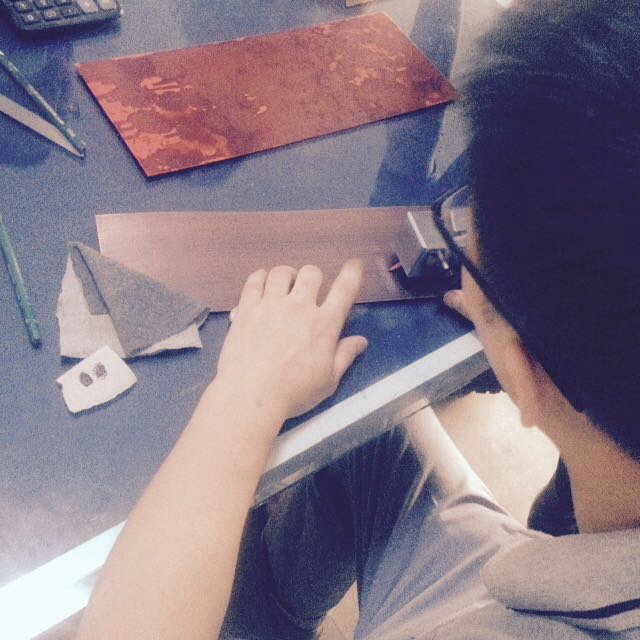

⑶拉丝---------------------------使用拉丝布拉出黑丝纹路，做出仿古铜色，使其纹路美观均匀，

⑷水洗、干燥---------------------------做出纹路清晰的仿铜色之后，使用清水冲洗，然后自然晾干或者吹干，保持表面干净，不要留有水渍和水痕。

⑸喷涂氟碳罩光清漆------使用口径1.5cm，W-71喷枪均匀快速清漆，提供涂层耐蚀性、耐候性。

⑹烘烤---------------------------涂装完毕之后送100℃烘烤箱进行烘烤30min，散热、覆膜保护。

二、 喷涂氟碳罩光漆注意事项

1）工艺要求

a）喷涂4遍，光泽均匀一致，无粗糙感、气泡等现象。

b干膜厚度达到35-40μm。

2）实施办法

a）选择喷枪：采用喷枪W-71,口径1.5cm进行喷涂,雾化效果好。

b)涂料配比：涂料配比（采用电子秤）氟碳清漆：固化剂＝10：1.2

氟碳清漆：稀释剂=10:4

c)粘度说明：使用4号杯检测氟树脂粘度：出厂粘度： 150-180S

喷涂粘度：20s左右

三、 产品性能指标：

项目                化工行业标准             检测结果              备注

耐弯曲                   ≤3                         无异常              漆膜无任何裂纹和脱落

耐冲击性               ≥40                        无异常              仿铜板瞬间受重1KG铁珠砸落，漆膜无异常问题。

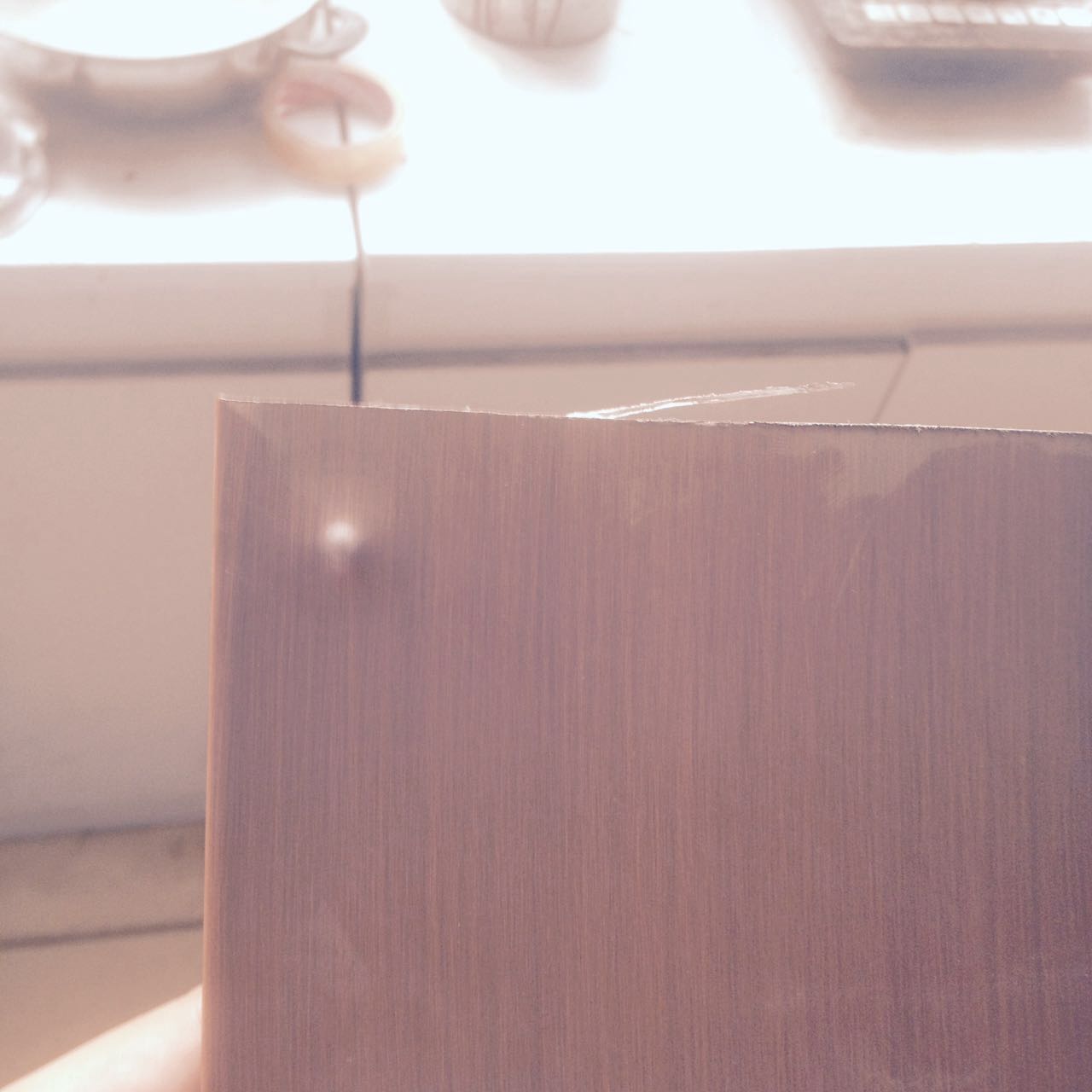

切割崩边                   ——                      无异常             使用厚薄不同的切割片切割都没有出现崩边现象。

耐溶剂擦拭               ≥100                  通过200次             丁酮剂擦拭

附着力                      ≤1                            1

硬度                         ≥1H                           2H

四、影响切割崩边/光泽度性能指标因素：

切割--------------a、固化剂偏少：漆膜发软，容易脱落

b、烘烤时间太长，漆膜发脆，切割时容易脱落

c、铜表面有水或者潮湿，造成氟碳漆膜与铜表面没有良好的结合，容易脱落；

d、在对铜板进行药水发黑处理流程环节时，表面被氧化直接喷涂氟碳清漆粘合性差导致崩边脱落。

光泽度------------ a、固化剂配比不对

b、氟碳漆粘稠度：粘度高亮度偏高，粘度低光泽度则相反

c、基材不同光泽度有很大差别
